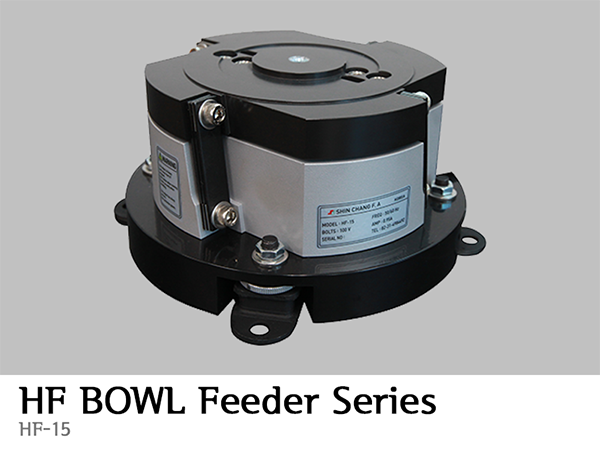

제품 특징
- 고주파 BOWL FEEDER는 고주파 진동 방식으로 200~400Hz까지의 넓은 영역 컨트롤이 가능하며 미소부품의 정렬 공급에 목적을 두고 있습니다.
- 주파수의 진동 세기는 기본 스프링의 조립 또는 볼의 무게에 따라 결정되며, 정밀한 제품일수록 높은 주파수(Hz)에서 구동하도록 되어 있습니다.
- 주파수(Hz) 조정은 주파수 가변 Controller로 가능하며, Controller가 디지털 제어 방식을 가지고 있어 육안으로 확인하면서 전압(V)와 주파수(Hz)를 조정할 수 있습니다.
01

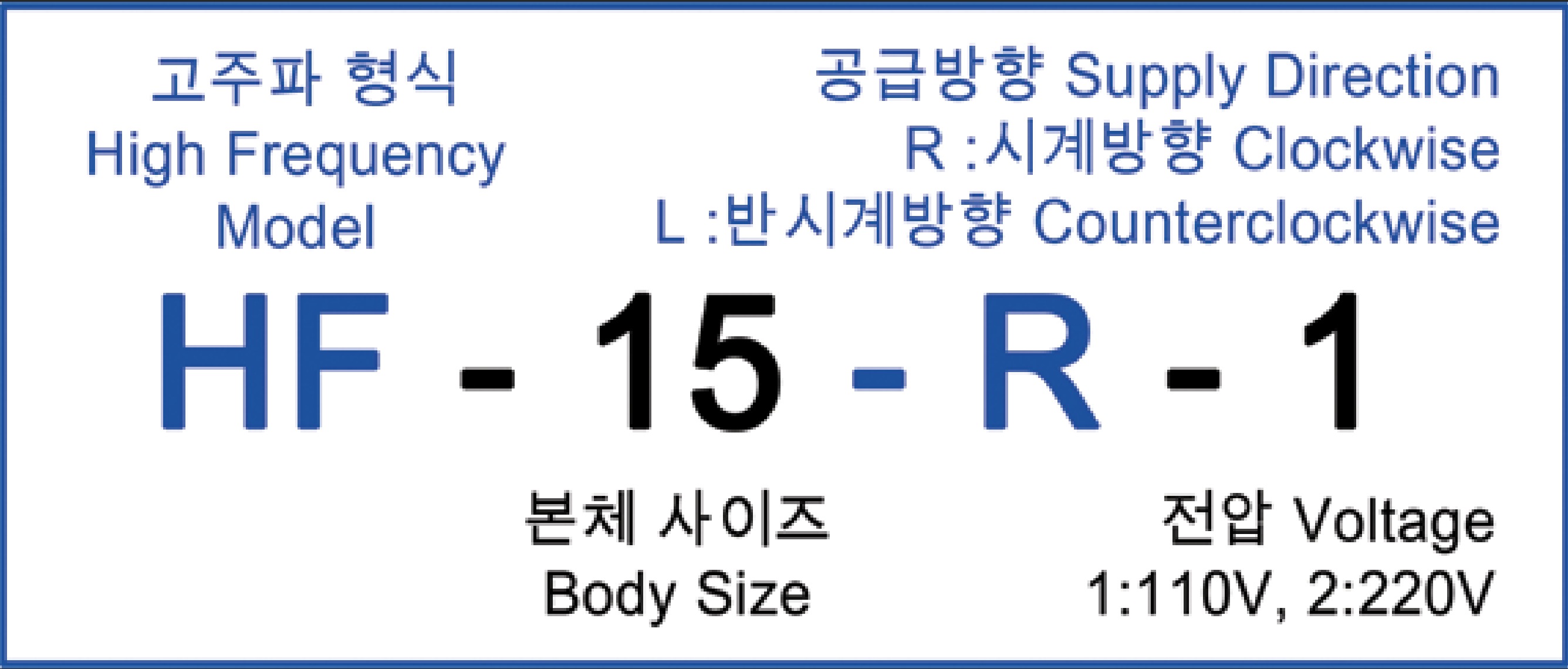

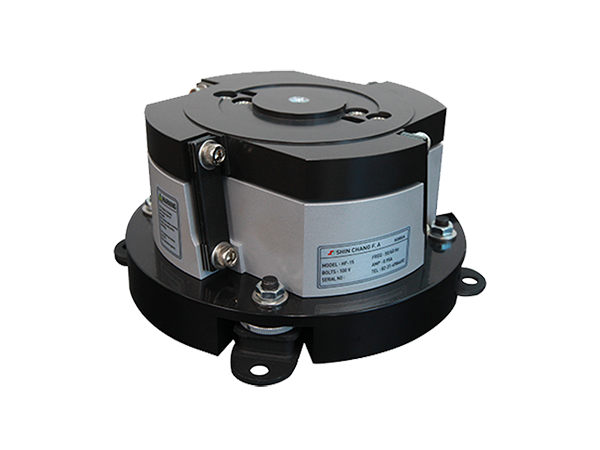

모델
02
본체 사양
| 형식 | 입력전원(V) | 입력주파수(Hz) | 본체중량(kg) | 이송방향 | 적용 Controller |
|---|---|---|---|---|---|
| HF-15 | 100 | 200~400 | 12.12 | R/L | SVF-40E |
03

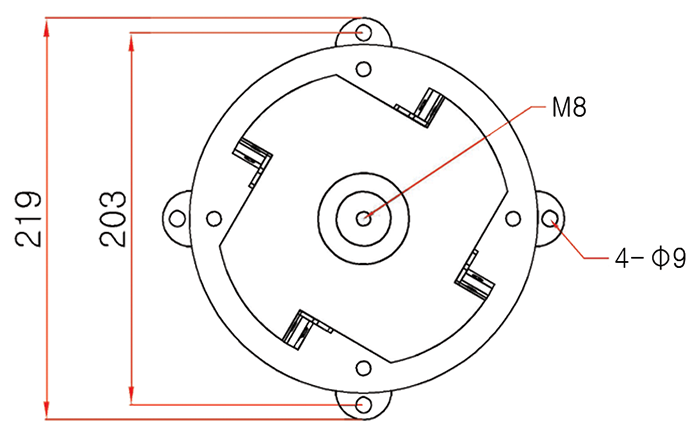

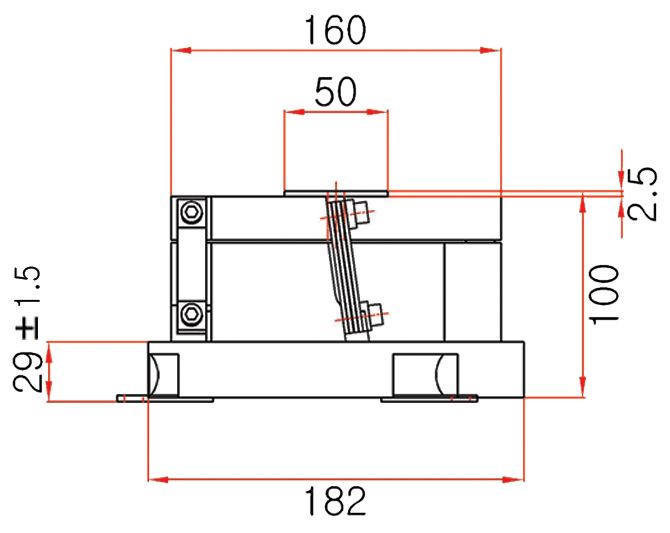

HF-15 치수
04

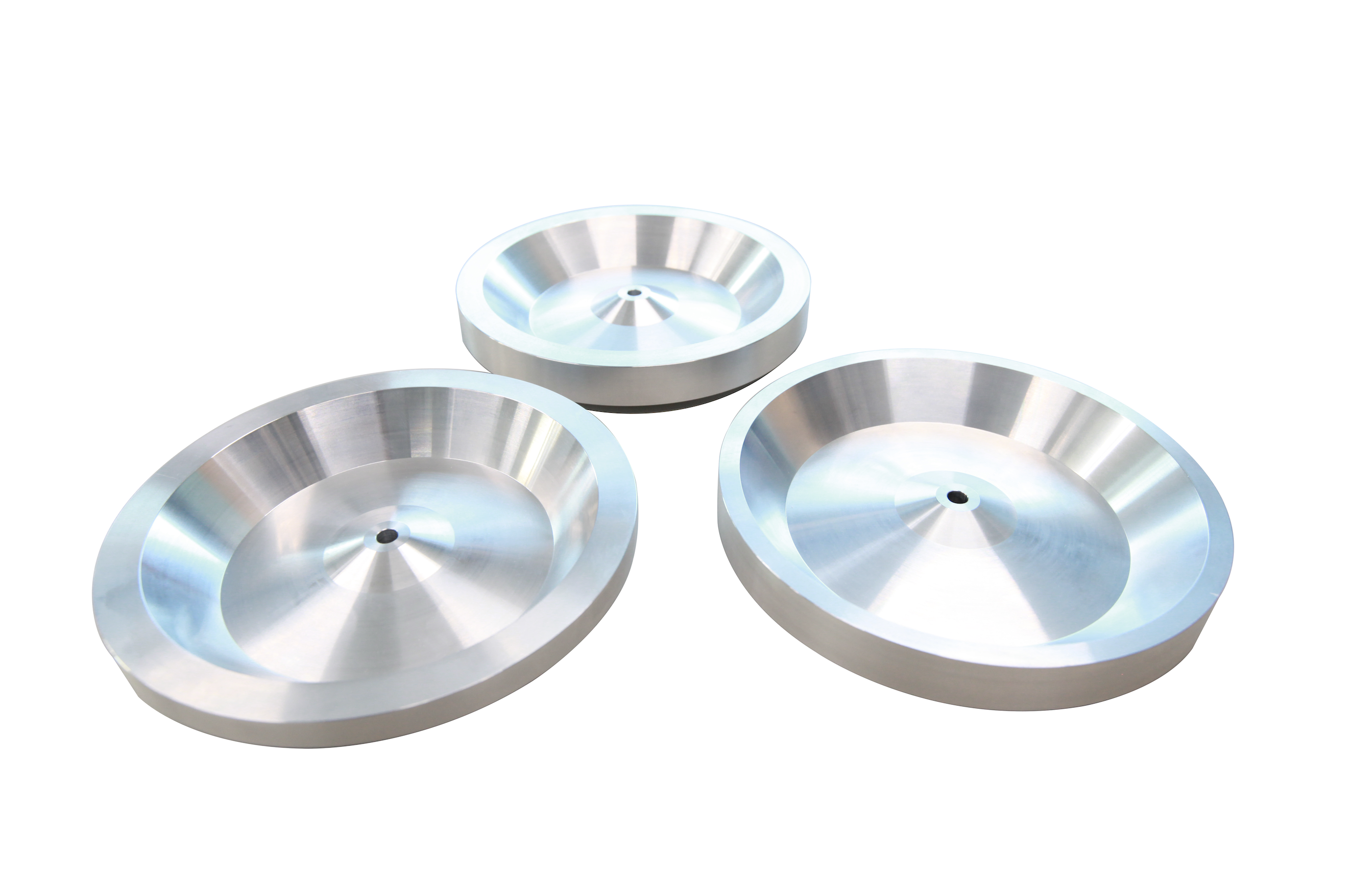

HF Bowl
HF BOWL은 정밀한 미소 부품 또는 고속 정렬 공급을 요하는 작업에 사용되며, 제품에 따라 BOWL을 계단볼·원추형 등 기타 복합적으로 설계 가능합니다.
05

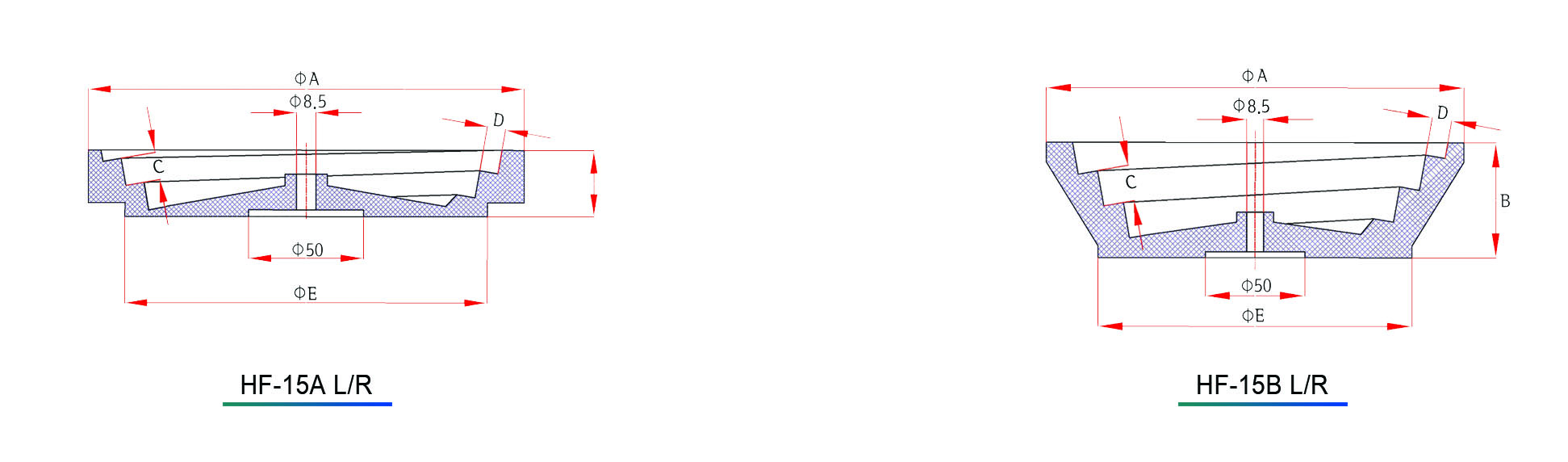

AL BOWL
| 형식 | A | B | C | D | E | 권수 | 재질 |
|---|---|---|---|---|---|---|---|
| HF-15A L/R | 198 | 29 | 12 | 8 | 158 | 2.5 | AL |
| HF-15B L/R | 199 | 60 | 18 | 10 | 158 | 3 | AL |
※본 수법은 SIZE별 한계를 표시합니다. 따라서 본 수법 이외의 경우도 있습니다.
06

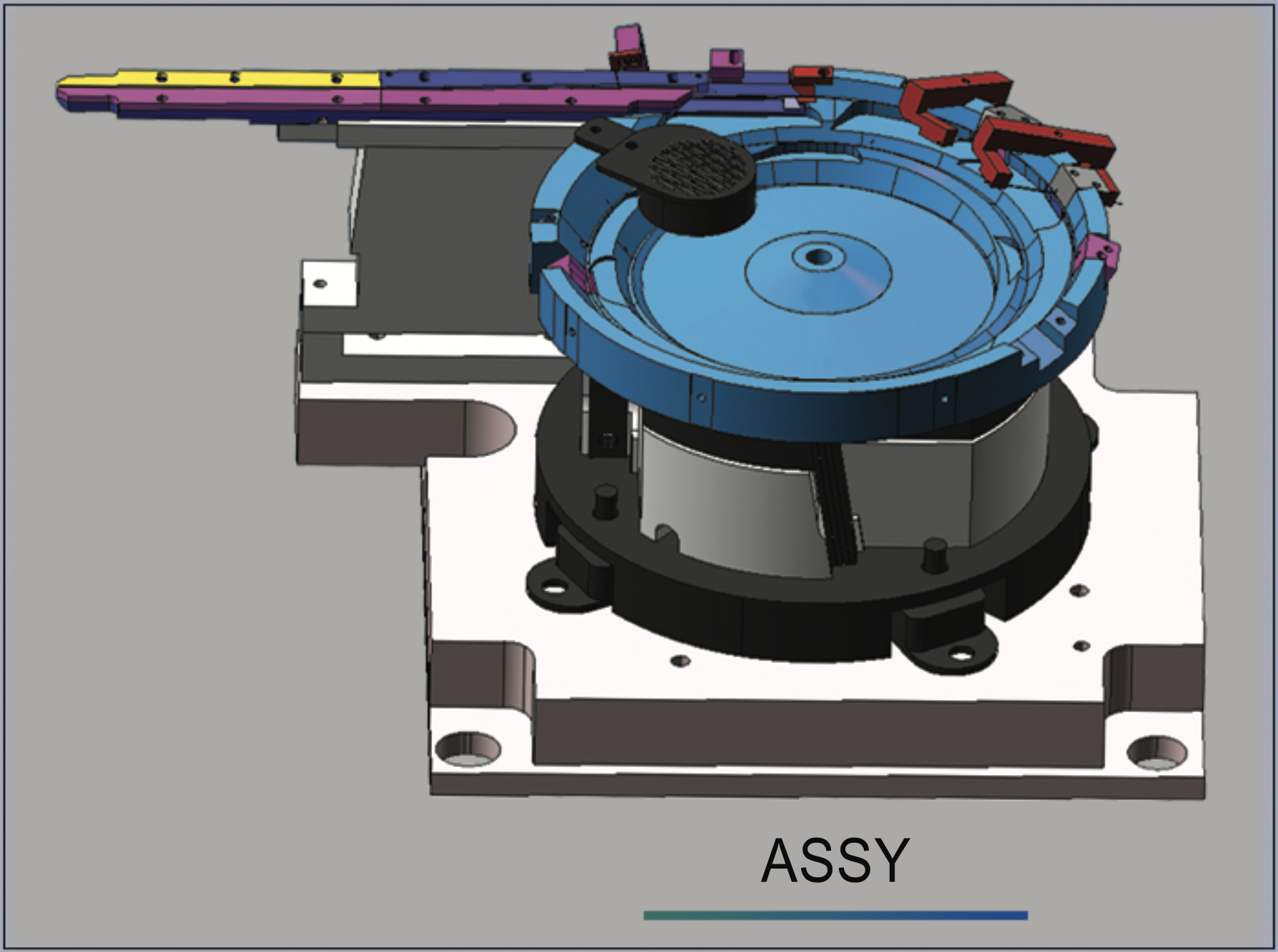

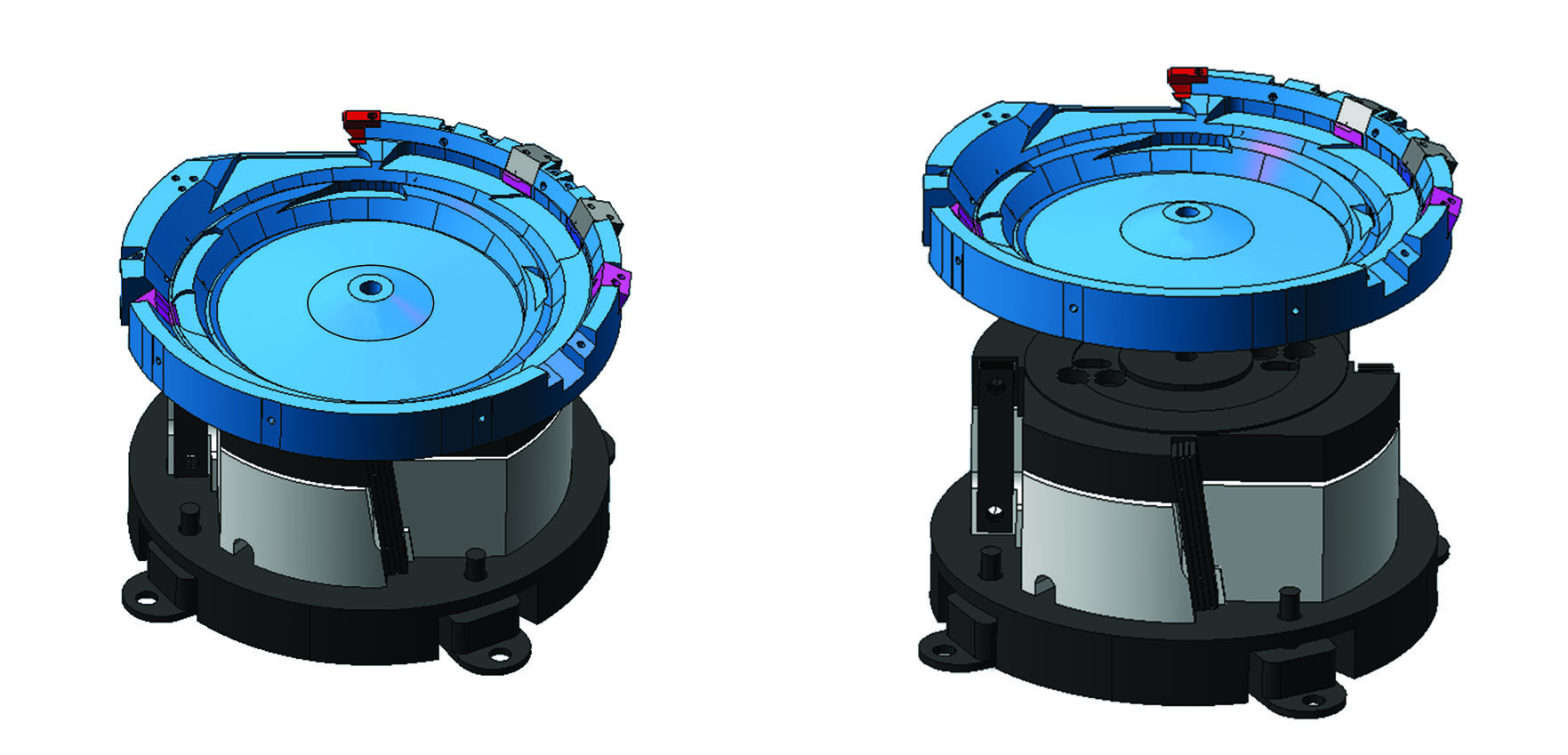

3D 도면 예시안
